Ako ste u hidraulici ili pneumatici, znate kako je lako previdjeti nešto sićušno što puni cijeli sustav—unesite brtvu brisača. Ti mali, često podcijenjeni dijelovi prva su linija obrane protiv prašine, prljavštine, vode i drugih nečistoća koje se ušunjaju u cilindre, ventile ili šipke, a držanje te nečistoće van je ono što čini ostale vaše brtve, pumpe i opremu pouzdanim radom. Kao dobavljač brtvi brisača, vidio sam previše tipova koji za kvar pumpe ili istrošenost šipke krive “lošu sreću” dok zapravo prljavi posao obavlja jeftin, neusklađen ili istrošen brisač. Danas raščlanjujem stvarne, djelotvorne korake kako bismo osigurali da brtve vaših brisača ne pokvare—jer ako su vam brisači ispravni, cijeli je sustav također.
Prvo, razjasnimo jednu stvar: nisu svi brisači isti. Imao sam kupce koji su dolazili tražeći "brisače za hidraulički cilindar" i izlazili shvaćajući da im je potrebno nešto potpuno drugačije, zbog čega se o odabiru pravog stila za vašu točnu primjenu ne može pregovarati. Prođimo kroz glavne opcije jer korištenje pogrešne je najbrži put do problema s pouzdanošću.

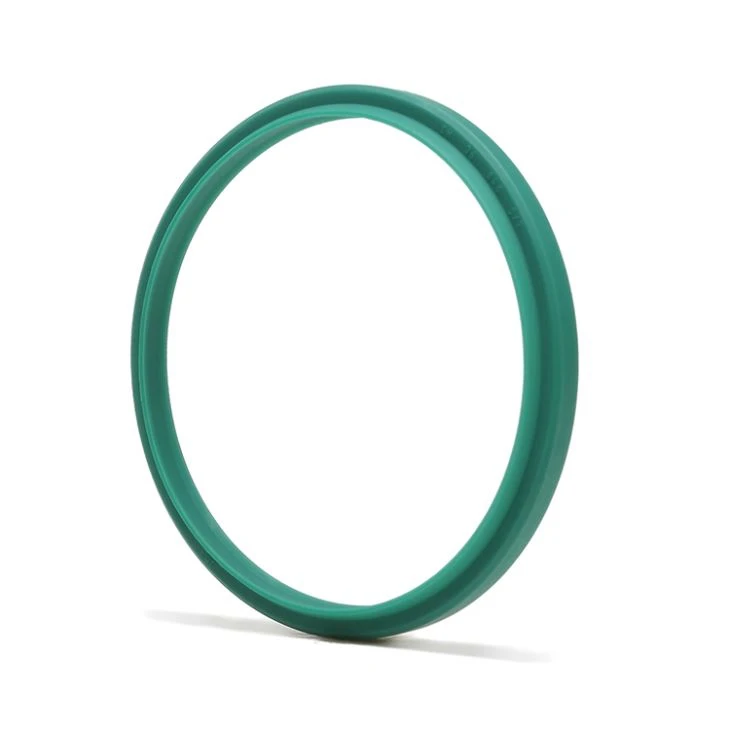

Ako imate posla s cilindrima za teške uvjete rada, poput onih u građevinskoj opremi ili poljoprivrednim strojevima koji se vuku kroz blato i kamen, treba vam nešto dovoljno čvrsto da izdrži. Eto gdjePrstenovi brisača cilindrauđi. Dizajnirani su da čvrsto pristaju oko cijevi cilindara, stružući svaku prljavštinu sa šipke prije nego što procuri. Za primjene u kojima je dodatna krutost ključna, možda radite u prostoru koji ne dopušta mnogo fleksibilnosti,DKBJ brtve brisača Brisači obloženi metalommijenjaju igru. Metalno kućište ih drži u ravnini čak i pod visokim pritiskom, tako da se ne uvijaju ili pomiču kada se štap brzo kreće. Ako imate posla s postavkama s nižim tlakom ili želite jednostavnu opciju bez problema,Jednostruke brtve brisača s metalnim kućištemsu čvrsti—imaju jednu glavnu usnu koja obavlja sve struganje bez prekompliciranja. A za super glatke površine ili okruženja s visokom temperaturom, našTeflonski strugačivrijedni su pogleda; Teflon se ne lijepi, tako da prljavština odmah sklizne umjesto da se uhvati, a na ekstremnoj vrućini drži puno bolje od gume. Naposljetku, ako ste usredotočeni isključivo na primjene šipki—kao što su linearni aktuatori ili mali hidraulički sustavi—nemojte spavatiBrtve brisača poluge; skrojeni su tako da savršeno odgovaraju promjerima štapova, tako da nemate praznine kroz koje se prljavština može ušuljati. Ne mogu vam reći koliko je puta kupac zamijenio brisač šipke za generički i završio s curenjem sustava 3 mjeseca kasnije—uskladite stil sa svojom opremom, to je pravilo broj jedan.
Sljedeće, odabir materijala je presudan za pouzdanost. Vidim da dečki zgrabe bilo koji gumeni brisač jer je jeftin, ali to je greška. Razdvojimo uobičajene materijale i kada ih koristiti. Nitrilna guma (NBR) ovdje je radna snaga—priuštiva, otporna na većinu ulja i goriva i radi na temperaturama od oko -40°F do 212°F. Savršen je za industrijske stvari opće namjene, poput montažnih traka ili hidraulike kamiona za dostavu. Ali ako radite oko super vrućih stvari—kao što su preše za utiskivanje metala koje rade 24/7—NBR će se brzo razgraditi. Tada posežete za poliuretanom (PU). Puno je otporniji na habanje od gume, pa traje dulje pri struganju po grubim šipkama i podnosi temperature do 250°F. Loša strana? Nije dobar s nekim kemikalijama, pa ako imate posla s tekućinama za hranu ili određenim otapalima, PU možda nije vaš tip. Tu su i naši teflonski strugači, koji su izrađeni od PTFE—oni su inertni, rade u gotovo svim kemijskim okruženjima, podnose temperature od -100°F do 500°F i imaju super nisko trenje, pa se ne vuku po šipki. Jedina začkoljica je što su čvršći, pa im je potrebno čvršće prianjanje za brtvljenje, što nije dobro za štapove koji imaju puno vibracija ili kretanja. Uvijek kažem kupcima: navedite svoju maksimalnu temperaturu, tekućinu koju koristite, hrapavost površine šipke i koliko često sustav radi—nemojte samo odabrati najjeftiniji materijal, odaberite onaj koji odgovara svim tim kutijama.
Zatim slijedi instalacija. Čak je i najbolji brisač na svijetu beskoristan ako ga pogrešno zavrnete. Vidio sam instalatere kako rastežu rub brisača preko oštrog ruba cilindra, ili ga postavljaju unazad, i dok je sustav radio 10 minuta, rub je bio razderan u komadiće. Prođimo kroz osnove. Prvo, uvijek očistite utor i šipku prije postavljanja. Čak će i sitna mrvica prljavštine ili metalnih strugotina u utoru pritisnuti rub brisača i odmah izazvati curenje. Drugo, podmažite rub brisača i polugu kompatibilnom tekućinom—nemojte koristiti mast ili nešto nasumično, koristite isto hidraulično ulje ili pneumatsku tekućinu koju koristi vaš sustav. To sprječava da se usnica zalijepi i pokida tijekom prvog poteza. Treće, koristite prave alate. Nikada nemojte gurati odvijač ili oštar alat da biste gurnuli brisač u utor - koristite plastičnu instalacijsku šipku ili alat za brisanje kako ne biste zarezali ili posjekli rub. Četvrto, postavite ga na pravi način: usna mora biti okrenuta prema van, prema prljavoj strani, tako da struže prljavštinu sa šipke. Ako ga instalirate unazad, gurat će tekućinu u cilindar umjesto da ispušta prljavštinu. I ne zaboravite provjeriti ima li slomljenog ruba na provrtu cilindra gdje brisač leži—oštri rubovi će posjeći brisač dok ga gurate, čak i ako ste oprezni. Uzmite si vremena za instalaciju, nemojte žuriti i preskočit ćete pola problema s pouzdanošću prije nego počnu.
Površinski uvjeti na šipki i provrtu još su jedna velika stvar koja većini ljudi nedostaje. Imao sam kupce koji su se žalili da brisač traje samo mjesec dana, a kad provjerim šipku, ima malih ogrebotina, mrlja od hrđe ili čak samo grubu završnu obradu od strojne obrade. Razgovarajmo prvo o šipki: završna obrada mora biti između Ra 0,2 i 0,8 mikrometara—sve grublje od toga, rub brisača ne može pravilno brtviti, prljavština se zaglavi u žljebovima šipke i brzo troši brisač. Ako vaš štap ima mrlje od hrđe, to je još gore—hrđa je porozna, pa se zadržava na prljavštini i može potrgati rub brisača. Što se tiče provrta, površina također treba biti glatka i morate biti sigurni da nema oštrih rubova, neravnina ili mehaničkih nedostataka na mjestima gdje brisač sjedi. Ako je provrt hrapav, brisač se može uvrnuti ili otkotrljati kada se šipka pomiče, tako da prestaje ravnomjerno strugati. Uvijek predlažem provjeru šipke i provrta tijekom svake zamjene brtve—nemojte samo zamijeniti stari brisač, brzo ispolirajte te površine ako su malo hrapave i očistite sve ostatke prljavštine. Potrebno je 10 dodatnih minuta i produžuje život vašeg brisača mjesecima.
Tlak i radni uvjeti često su skriveni krivci. Mnogi su brisači ocijenjeni za specifične pritiske—ako pokrenete brisač namijenjen niskotlačnoj pneumatici u visokotlačnom hidrauličnom cilindru, on će se gurnuti u utor i pokvariti. Maksimalni tlak naveden je na listu sa specifikacijama svakog brisača, pa ga svakako uskladite s vašim sustavom. Također, brzina ciklusa je važna. Ako se vaš štap kreće super brzo, brisač mora prianjati uz površinu koja se brzo kreće—poliuretan je bolji za velike brzine, dok mekša guma radi za sporije, kontroliranije kretanje. Temperatura također varira - ako je vaš sustav vani, kao na gradilištu u Minnesoti zimi ili Arizoni ljeti, materijal brisača mora podnijeti te ekstreme. NBR postaje tvrd i lomljiv na hladnoći, pa će popucati; Teflon bi mogao postati krut na jakoj hladnoći, pa nije dobar za niske temperature. Kažem mušterijama da na brzinu provjere: koji je raspon dnevne temperature, koliko brzo se štap okreće, koji je maksimalni pritisak—uporedite to s odabirom materijala i stila i izbjeći ćete većinu kvarova povezanih s pritiskom.
Redovito održavanje također nije predmet pregovaranja. Shvaćam, svi su zauzeti, ali preskakanje rutinskih provjera brisača kasnije dovodi do većih problema. Evo jednostavnog rasporeda održavanja koji preporučujem: za sustave koji rade 24/7, provjeravajte brisače svakih 1 do 3 mjeseca. Za sustave koji rade 8 sati dnevno, 5 dana u tjednu, provjerite svakih 6 mjeseci. Što tražite? Prvo, curenje oko šipke—ako vidite da tekućina kaplje, to je znak da je brisač istrošen ili oštećen. Drugo, vidljiva istrošenost ruba brisača—ako je rub napuknut, poderan ili spljošten, vrijeme je da ga zamijenite. Treće, provjerite da li se u utoru nakupila prljavština - čak i malo prljavštine u utoru može uzrokovati da brisač ne sjeda pravilno. Kada zamijenite brisač, nemojte ga samo zamijeniti istim — ponovno prođite kroz provjere materijala i stila jer se vaš sustav možda promijenio (kao da ste se prebacili na pumpu višeg tlaka). Također, imajte pri ruci rezervne brisače—nemojte čekati neuspjeh u narudžbi, jer to može dovesti do zaustavljanja cijele operacije.
Čekaj, vratimo se na nešto što uvijek govorim novim kupcima: kompatibilnost s drugim brtvama u sustavu. Brisači ne rade sami—upareni su s brtvama klipnjače, brtvama klipa, pomoćnim prstenovima itd. Ako imate brisač koji je pretvrd, može uzrokovati trenje koje troši brtvu klipnjače, ili ako je premekan, može se gurnuti pokraj brtve klipnjače. Uvijek preporučam da nabavite sve svoje brtve od dobavljača koji zna kako ih spojiti zajedno (savjet, to smo mi) jer testiramo kako brisači rade s različitim brtvama, tako da ne završite s neusklađenim dijelovima koji pokvare čak i ako je svaki sam za sebe dobar. Na primjer, naši brisači obloženi metalom odlično funkcioniraju s našim jednousnim brtvama jer metalno kućište održava čvrsto poravnanje, tako da nema razmaka između brisača i brtve poluge.
Dopustite mi da vam dam pravi primjer da ovo učinim konkretnijim. Prije nekoliko mjeseci, imao sam kupca s flotom poljoprivrednih traktora — njihovi brisači cilindra otkazivali su svaka 2 mjeseca, a to ih je koštalo tisuće zastoja tijekom sezone sadnje. Koristili su obične gumene brisače, koje je ugradio tehničar koji je požurio s poslom i zarezao nekoliko usana. Prvo smo ih prebacili naPrstenovi brisača cilindra(trebali su im teške uvjete za blato i krhotine), odabrali su poliuretan za otpornost na abraziju (njihovi traktori rade na prašnjavim, šljunkovitim poljima), a naši su ih dečki pravilno ugradili plastičnim alatima, prvo provjeravajući hrapavost šipke. Sada ti brisači traju 8 mjeseci, čak i tijekom najgore sezone berbe. To je razlika između odabira pravih dijelova, pravilne instalacije i preskakanja jeftinih prečaca.
Na kraju dana, pouzdanost brtve brisača svodi se na četiri stvari: odaberite pravi stil i materijal za svoju primjenu, ispravno ga postavite, održavajte površine čistima i dobro održavanima i uparite ga s kompatibilnim dijelovima sustava. Ako još uvijek nagađate koji vam brisač treba ili ako ste se suočavali s ponovljenim kvarovima, javite nam se da se povežemo radi pronalaženja izvora i tehničke podrške—imamo tim koji vas može provesti kroz točno ono što odgovara vašoj opremi. Ne dopustite da vam mali brisač uništi cijelu operaciju.
Reference:
- Priručnik za dizajn i primjenu hidrauličkih brtvi, National Fluid Power Association, 2021
- Vodič za održavanje pneumatskih komponenti, Međunarodna organizacija za standardizaciju (ISO 14724), 2019.
- Svojstva materijala za elastomerne brtve, Društvo tribologa i inženjera podmazivanja (STLE), 2020.
- Performanse brtve brisača u ekstremnim radnim uvjetima, Journal of Hydraulic and Pneumatic Systems, Vol. 15, br. 3, 2022
